Q/Ali 00010—2017《集成灶、集成电灶产品技术规范》

发布时间: 2018-10-17 13:16:53   作者:admin   浏览次数:



目次

1范围.1

3术语和定义.1

5试验方法. 5





本标准按照GB/T 1.1—2009给出的规则起草。

本标准主要起草单位:阿里巴巴、威凯检测技术有限公司、浙江方圆检测集团股份有限公司、浙江帅丰电器有限公司、浙江森歌电器有限公司、火星人厨具股份有限公司、浙江亿田电器有限公司、浙江美大实业股份有限公司。

本标准由阿里巴巴、威凯检测技术有限公司和浙江方圆检测集团股份有限公司负责解释。

本标准知识产权归阿里巴巴、威凯检测技术有限公司和浙江方圆检测集团股份有限公司所有。







本标准规定了集成灶、集成电灶产品的术语和定义、技术要求(含燃气安全及性能、燃气灶结构和材料、电气安全、电器性能等)、试验方法、标志、包装、运输、贮存以及质量保证与服务。

a)  单个燃烧器额定热负荷≤5.23 kW的集成灶,且仅限于燃气种类为液化石油气20Y和天然气12T、10T的集成灶;

c)  仅使用电能(电磁灶、电陶炉等)的集成电灶;

本标准所适用的产品类别,已实施国家标准尚不完整完善,故本标准属于商业性的产品标准。本标准可由阿里巴巴旗下各类网络商品交易平台根据平台自身品质管理需要进行适用,其适用效力由阿里巴巴旗下各类网络商品交易平台通过相关平台规则或商事合同确立。若后续国家标准化管理部门针对此类产品发布国家标准,平台将以“不低于国家标准”为原则进行调整。

2、规范性引用文件

GB 4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部分:发射

GB 4706.22家用和类似用途电器的安全驻立式电灶、灶台、烤箱及类似用途器具的特殊要求

GB 15763.2建筑用安全玻璃 第2部分:钢化玻璃

GB 17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)

GB 21456家用电磁灶能效限定值及能效等级

GB 30720家用燃气灶具能效限定值及能效等级

GB/T 7306.2 55°密封管螺纹 第2部分:圆锥内螺纹与圆锥外螺纹

GB/T 13611城镇燃气分类和基本特性

GB/T 5169.11电工电子产品着火危险试验方法 成品的灼热丝试验和导则

CJ/T 197燃气用具连接用不锈钢波纹软管

IEC 60335-2-31 Household and similar electrical appliances–Safety–Part 2-31:Particular requirements for range hoods and other cooking fume extractors

IEC 60245(所有部分) 额定电压450/750V及以下的橡胶绝缘电缆

ISO 9772泡沫塑料 承受小火焰的小试样水平燃烧特性的测定

下列术语和定义适用于本标准。

GB/T 17713、GB 29539和GB 21456定义适用于本标准。



集成灶Integration cooking appliances

3.2

将灶头(电磁灶、电陶炉等)和吸排油烟装置组合在一起的器具,或在此基础上增加食具消毒柜、烤箱、贮藏柜等一种或一种以上功能的器具。

气电两用集成灶gas-electric combined integration cooking appliances

3.4

集成灶、集成电灶的一部分,将废气排出室外或排回室内的装置,包括风机和烟道等部件。

吸排油烟装置风量airflow of exhaust system

3.6

风量为7m3/min时,吸排油烟装置的静压值,单位为帕斯卡(Pa)。

吸排油烟装置全压效率total pressure efficiency of exhaust system

注:计算全压效率时,风量的单位需换算为立方米/秒(m3/s)。

吸排油烟装置气味降低度 odour reduction factor of exhaust system

3.9

在规定的实验条件下,实验室持续、定量产生异味气体时,吸排油烟装置同步运转,30min内降低室内异常气味的能力。

瞬时气味降低度instantaneous odour reduction factor



4.1燃气安全及性能

4.1.1燃烧工况

表1燃烧工况要求

4.1.2温升

4.1.3烟道防火安全装置

4.1.4使用性能

大气式集成灶,热效率应不小于56%;

4.1.5耐用性能

表2耐用性能要求

4.2集成灶结构和材料

在使用和清扫时,手有可能触及的部位应光滑,不得有锐边、尖角和毛刺。

调试时,手可能触及的空气调节器及其通过的底壳开孔边缘、锅支架;

4.2.2燃气导管应符合

仅使用液化石油气的集成灶允许配备软管连接接头, 软管连接接头应使用图1所示的结构(φ9.5 mm或φ13 mm),图1中结构形状和带公差的尺寸为强制要求;



4.2.3带盖板的集成灶在使用状态下,盖板不应自行下落,在盖板与灶面夹角小于60°时,燃气通路应处于关闭状态,且不应自行打开。

4.2.4.1吸排油烟装置与灶应设计成整体式结构,其它集成单元宜采用方便拆分结构。

4.2.4.3燃气管路应采用金属管连接。

4.2.4.5集成灶内不允许有放置燃气钢瓶的空间。

4.2.4.7集油盒应在集成灶油路系统最低端,并应便于拆装。

4.2.4.9不应在拆卸零部件后方可调节风门,调节手柄或装置至少应在柜门打开时正面可视。

4.2.5空气调节器(风门) 的结构要求

a)  应易于调节,调节后位置不得自行滑动;

“不可调节风门”的结构要求:

d)  调节时需要借助工具;

4.2.6燃气灶材料

4.2.6.2盖板应为钢化玻璃,其安全性能应符合GB 15763.2的要求。

4.3电气安全

4.4电磁兼容

4.5电器性能

集成灶、集成电灶吸排油烟装置在额定电压、额定频率下,以正常工作时的最高转速档运转,其空气性能指标应符合表3的要求。

                                                             表3空气性能指标值

试验项目

试验条件、试验状态、试验方法

5.1.7.1

一般温升

试验条件:

——使用0-1气 。

——使用交流电源的集成灶按额定电压供电。

试验状态:

——集成灶按5.1.5规定的试验状态。

——电灶头按GB 16410-2007图7选用试验锅,并加水至锅深的三分之二位置。

——电磁灶头按GB 16410-2007图8选用试验锅,并加水至锅深的三分之二位置。

——组合式集成灶,根据各自的功能设定在试验状态,同时使用全部燃烧器(包括电热灶头)。

——兼用功能集成灶,以各自的功能状态运行。

——点燃所有燃烧器,燃气阀门开至最大,同时运行其它组合器具,吸排油烟装置风机关闭;

——所有发热单元按正常使用条件工作。

——试验开始时,燃气灶置于最大负荷状态,试验锅中水保持沸腾,保持这种状态直到试验结束。

——测温部位温升恒定后(升温时间最长不得超过1 h),立即用热电温度计测量并记录吸排油烟装置进口处废气的温升。

风量实测值与明示值的允差不应超过明示值的-10%,且实测值不应低于本标准的限值。

设置有调速装置的集成灶、集成电灶吸排油烟装置在额定电压、额定频率下运行,其最低转速档的转速与最高转速档的转速之比应不大于80%。

各转速档应有共同的电源断开档。

集成灶、集成电灶吸排油烟装置的常态气味降低度应不小于90%,且瞬时气味降低度应不小于50%。

4.5.4待机功率

4.5.5关机功率

4.5.6电磁灶单元热效率

                                                          表4电磁灶热效率指标

序号

试验项目

试验状态、试验方法

5.1.6.2.6

燃烧噪声

试验方法,GB16410-2007《家用燃气灶具》表16适用。

5.1.6.2.7

熄火噪声

试验方法,GB16410-2007《家用燃气灶具》表16适用。

 5.1.6.2.8

干烟气中一氧化碳浓度

(理论空气系数α=1,体积

百分数)

试验状态:按5.1.5的规定。

试验方法,GB16410-2007《家用燃气灶具》表16适用.



5.1.6.2.9

烟气中氮氧化物浓度

(α=1)

试验状态:按5.1.5的规定。

试验方法,GB16410-2007《家用燃气灶具》附录A适用。



5.1.6.2.10

黑烟

试验方法:从冷态点燃主燃烧器到火焰稳定,用光亮的金属板放在集成灶锅支架上,目测是否有黑烟,在集成灶运行15 min后,再试一次。

5.1.6.2.11

接触黄焰

试验方法:从冷态点燃主燃烧器开始,到15 min期间内,目测有无黄焰,若有黄焰,测试在任意1 min内,电极连续接触黄焰在30 s以上时,为接触黄焰。

5.1.6.2.12

使用超大型锅时燃烧稳定性

试验状态:使用比GB 30720-2014表C.1的试验用锅(下限锅)直径大4 cm的锅。

试验方法:逐个点燃集成灶的燃烧器,使燃气阀全开,集成灶运行时间15min,目视检查是否有黑烟、燃烧是否稳定。

注:在保证烟气取样均匀的前提下,当GB 16410-2007图6a)和图6b)烟气取样装置不能满足要求时,可根据具体情况采用其它形式烟气取样装置。

4.6集成电灶的特殊要求

4.6.2集油盒应在集成灶油路系统最低端,并应便于拆装。

5、试验方法

GB 16410-2007《家用燃气灶具》和GB 30720《家用燃气灶具能效限定值及能效等级》标准条款适用本标准,并应满足以下要求。

5.1.1.1室温为20℃±5℃,在每次试验过程中室温波动应小于5℃。

5.1.1.2通风换气良好,室内空气中一氧化碳含量应小于0.002%,二氧化碳含量应小于0.2%,试验集成灶周围1 m处空气水平流动速度≤0.1 m/s。

5.1.2试验用燃气

                                                                                表5试验用燃气

序号

试验项目

试验状态、试验方法

5.1.6.2.1

火焰传递

试验状态:对有燃气量调节的集成灶,仅在“最大”状态下进行(本试验状态适用于本表没有特别说明的所有实验项)。

试验方法:冷态点燃主燃烧器一处火孔后,记录火焰传遍所有火孔的时间和目测有无爆燃现象。

5.1.6.2.2

离焰

试验方法:冷态点燃主燃烧器,15 s后目测有三分之一以上火孔离焰,则判定为离焰。

5.1.6.2.3

熄火

试验方法:主燃烧器点燃15 s后,目测每个火孔是否都有火焰。

5.1.6.2.4

火焰均匀性

试验方法:主燃烧器点燃15 min,目测火焰是否清晰、均匀。

5.1.6.2.5

回火

试验方法:主燃烧器点燃15 min,目测火焰是否回火。





                                                                                                                                                                         单位:Pa

试验项目

燃气调节方式

试验电压c

(%)

试验气

燃气量调节方式a

燃气量切换方式b

吸排油烟装置切换方式d

型式检验

出厂检验

可选

火焰传递

无、高

110

3-2

0-2

离焰

无、高

90及110

3-1

熄火

大、小

无、高

90及110

3-3

0-1、0-3

火焰均匀性

大、小

无、高

100

0-2

回火

大、小

无、高

90及110

2-3

燃烧噪声

100

2-1

0-1

熄火噪声

90及110

2-1

0-2

一氧化碳

100

0-2

氮氧化物

100

0-2

接触黄焰

无、高

90

1-1

黑烟

无、高

90

1-1

小火燃烧器燃烧稳定性

熄火

无、高

100

3-3

0-1、0-3

回火

无、高

100

2-3

使用超大型锅时燃烧稳定性

——

90及110

1-1

烤箱门关闭时燃烧稳定性

主燃烧器

大、小

——

90及110

0-3

小火燃烧器

——

90及110

0-2

烤箱控温器工作时燃烧稳定性及火焰传递

小火燃烧器

大、小

——

90及110

0-3

主燃烧器

大、小

——

90及110

0-3

点火燃烧器

熄火

无、高

100

0-1、0-3

回火

无、高

100

2-3

注1:a“大”指燃气量最大状态,“小”指燃气量最小状态。如不知最小状态,则指其最大燃气流量的三分之一为最小状态。

注1:b 其中“大”指点燃全部燃烧器,“小”指点燃最少量燃烧器,“全”指逐档点燃每个燃烧器状态。

注2:c 使用交流电源的集成灶,当电压变化对性能有影响时,按表中的电压条件进行试验。

注3:d 集成灶试验时的切换要求, “无”指吸排油烟装置风机关闭状态,“高”指吸排油烟装置风机最高转速运行状态。


5.1.2.3试验用燃气条件代号表示为:试验气代号-试验用燃气供气压力代号。

5.1.3试验用主要仪器仪表

                                                                         表7试验用主要仪器仪表

用   途

试验项目

试验设备名称

种类及规格

种类

备注

试验气配制

配气装置

华白数±2%

热负荷测定

燃气耗量测定装置

燃气调压器,气体流量计、湿度计、温度计、压力计、测定压力用的三通、秒表

热效率测定等

试验用锅

见GB30720-2015表C.1



燃气通路气密性试验

气密性试验装置

气体检漏仪

试验火的燃烧器

耐久性试验

燃气阀门的耐久性试验装置

点火、控制装置耐久性试验装置

熄火保护装置耐久性试验装置

电磁阀耐久性试验装置

结构部件耐热试验

恒温装置

恒温装置

室温~750℃

振动试验

振动试验装置

振动试验台

振动频率10 Hz,全振幅5 mm上下,左右



试验设备见表8。



集成灶应按规定的安装和使用状态试验,除各个单项性能试验中的具体规定外,还应符合以下基本要求:

b)  应按GB30720-2014表C.1选定的试验用锅(下限锅)和加热水量,试验中水位应保持在二分之一至三分之二,不足二分之一时应及时补水;

d)  集成灶与墙壁等遮挡物距离应大于150 mm。

5.1.6燃烧工况试验

燃烧工况试验条件应符合表9的规定。



燃烧工况试验方法,在表10的条件下,按表8的规定。





温升试验见表11。



利用利边测试仪进行检测:

把压力测试头放在被测试的边缘上后,使用6 N的力,紧贴被测试面,平行于被测试边缘移动50 mm,然后再返回到起点,总共移动的距离为100  mm,长边可分为多个检测段;

5.1.9电镀件盐雾试验

5.2电气安全

集成灶、集成电灶电器安全部分试验的一般要求除下述内容外,标准GB 4706.1、GB 4706.22、GB 4706.94和GB 17988的第5章内容适用。

除非另有规定,否则集成灶、集成电灶的吸排油烟装置不与排风管连接。

5.2.2分类

5.2.3标志和说明

可更换的照明灯泡的最大输入功率应按如下所示标在器具的灯座上或灯座附近。

“灯”字可用图片关键词(IEC 60417规定的符号5012)代替。

——当集成灶、集成电灶吸排油烟装置与燃烧燃气的炉灶同时使用时,房间必须通风良好(该条不适用于把气体排回室内的器具);

——如果不按使用说明的规定方法清洗,有起火的危险;

——注意:当使用烹饪器具时,易触及部件可能变热。

——排出的气体不应排到用于排出燃烧燃气或其他燃料的烟雾使用的热烟道中(该条不适用于把气体排回室内的器具);

对于易触及金属外壳为II类结构的集成灶、集成电灶的吸排油烟装置,其安装说明应详细指出任何穿入集成灶、集成电灶的吸排油烟装置的用于连接配件(如面板或管道附件)的固定或安装螺钉,或其他固定装置的位置和最大允许长度。

    警告:在安装螺钉或固定装置时,如果不遵循使用说明可导致电气危险。

下排式系统的安装说明也应包括以下内容:

注意:该器具不打算与燃气灶台一起使用。

   注1:只有在下排式系统与指定器具同时测试后,才能给出相关信息。

5.2.4对触及带电部件的防护

5.2.5电动器具的启动

5.2.6输入功率和电流

5.2.7发热

嵌装式器具按说明要求安装。

集成灶、集成电灶的吸排油烟装置还应在灶头不工作的情况下进行发热试验。

器具要工作到稳定状态建立。

灯座的温升也在风扇电机不运转时测量。

5.2.8工作温度下的泄漏电流和电气强度

5.2.9瞬态过电压

5.2.10耐潮湿

打算安装在建筑物外部结构上的风扇外置部件,应按照IEC60529子条款14.2.4a)的要求进行测试,不打算安装在外墙表面的部分需要保护起来以防止被摆管的喷雾喷淋。器具先在停止状态下进行试验,然后在工作状态下进行试验,以额定电压供电,将遮板或类似装置置于打开位置。

5.2.11泄漏电流和电气强度

5.2.12变压器和相关电路的过载保护

5.2.13耐久性

5.2.14非正常工作

集成灶的吸排油烟装置按发热的要求工作,并且燃气灶头上放置容器,电磁灶头上放置空载的容器,其他灶头上不放置容器,在试验期间电动机绕组的温度不应超过标准GB 4706.1表8中规定的限定值。器具不应变形到造成部件脱落的程度。

除下述内容外,标准GB 4706.1、GB 4706.22、GB 4706.94和GB 17988的第20章内容适用。

如果集成灶、集成电灶的吸排油烟装置或下排式系统的一部分可以自动移动,不应存在夹住或受伤的危险。

器具在额定电压下工作并打开和关闭运动部件。

a)当接近可能发生夹住的任何位置的最后50mm行程应降速至低于15mm/s;或

——在接触试验探棒之前停止并向相反方向运动;或

不在试验探棒上产生超过100N的力;或

如果符合性依赖于电子电路的动作,该试验分别在下述条件下重复进行:

——19.11.4.1到19.11.4.7的电磁现象试验施加到器具上。

a)当接近可能发生夹住的任何位置的最后50mm行程应降速至低于15mm/s;或

——在接触试验探棒之前停止并向相反方向运动;或

不在试验探棒上产生超过100N的力;或

5.2.16机械强度

5.2.17结构

在用户维护时,可触及到的器具内部间隔室中的电气连接应布局合理,以便其在使用者清洁或其他维护时不受到拉力作用。

取下可拆卸部件,可能被触及到的布线应不能被钩住,其连接处应不能承受过度的应力。

连接处应没有明显的位移。

器具的结构应使得,在清洗易于沉积油脂的部件时,不需要移动相邻烹饪器具。

注:位于过滤网后的零部件不认为是要清洗的零部件。

——预制成型的孔,或

如果使用标记,标记应在安装过程中清晰可见并易读。

未使用接地的金属挡片与固定或安装螺钉或其他固定装置隔离的带电部件,不应位于该螺钉或装置位置后方直径10mm,高50mm的圆柱形区域内。

在任何一个固定或安装螺钉或其他固定装置的集成灶、集成电灶外壳穿入点的正后方,确定一个直径10mm,高50mm的圆柱型区域。该圆柱型区域的轴线与外壳进入点的轴线重合,该轴线垂直于集成灶、集成电灶外壳表面。该圆柱型区域内不应有带电部件。

5.2.18内部布线

5.2.19元件

5.2.20电源连接和外部软线

5.2.21外部导线用接线端子

5.2.22接地措施

用户维护时,可触及的金属部件认为是易触及金属部件。

标准GB 4706.1、GB 4706.22、IEC 60335-2-31、GB 4706.94和GB 17988的第28章内容适用。

除下述内容外,标准GB 4706.1、GB 4706.22、GB 4706.94和GB 17988的第29章内容适用。

5.2.25耐热和耐燃

集成灶、集成电灶的吸排油烟装置暴露部件的球压试验温度至少为105℃。

器具不能使用易于火源明显传播的易燃材料。

除了试样厚度为过滤器的厚度之外,用于收集油脂的非金属材料制成的过滤器要符合ISO 9772中材料类别为HBF级的要求。在试验过程中,可能需要对试样进行支撑。

外壳其他易触及的零部件要承受附录E的针焰试验。

油脂过滤器不承受此项试验。

标准GB 4706.1、GB 4706.22、IEC 60335-2-31、GB 4706.94和GB 17988的第31章内容适用。

标准GB 4706.1、GB 4706.22、IEC 60335-2-31、GB 4706.94和GB 17988的第32章内容适用。

集成灶的电磁兼容按GB 4343.1和GB 17625.1标准要求进行试验。

5.4.1空气性能试验

C.2.2代替:

5.4.2调速功能试验

                                                                            图片关键词……………………………..(3)

i----调速比,%;

nmax—最高转速档转速,单位为转/分钟(r/min)。

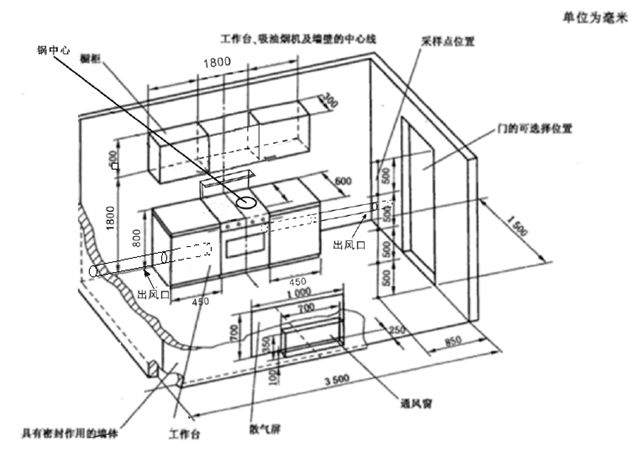

5.4.3气味降低度试验方法

试验结果应符合4.5.3条的规定。

                                         图片关键词

5.4.4待机功率试验方法

5.4.5关机功率试验方法

5.4.6电磁灶单元热效率试验方法

6标志、包装、运输和贮存

6.1.1每台集成灶、集成电灶均应在安装后可视位置安装铭牌,其内容应包括:

b)  使用燃气类别代号或适用地区;

d)  额定热负荷;

f)  电源性质符号,标有额定频率的除外;

h)  制造商或责任承销商的名称、商标或识别标志;

j)  Ⅱ类结构的符号(仅在Ⅱ类集成灶、集成电灶上标出);

图片关键词“灯 最大功率....W”或“     最大功率....W”

6.1.2除铭牌标志以外,还应包含以下标志:

警告——如果该表面有裂纹,关掉集成灶、集成电灶,以避免可能出现的电击。

6.1.3包装箱上的标志应包括以下内容:

b)  产品名称和型号;

d)  制造厂名称及商标;

f)  质量,单位为千克(kg);

h)  厂址及联系事项。

6.2.1包装应安全、牢固、美观。包装箱应有包装储运图示标志,字样或图示应符合GB/T 191的規定。

6.3安装使用说明

a)  产品外形尺寸及安装说明;

c)  安全注意事项(有关燃气、通风、防火、防烫伤、儿童不宜等);

e)  厂址及联系事项;

g)  集成灶、集成电灶在使用期间会发热,注意避免接触发热单元。金属物体如刀、叉、勺和盖不应放在灶台上,因为它们可能变热;

i)  天然气集成灶燃气入口与燃气管道连接时,应使用符合CJ/T 197的燃气用具连接用不锈钢波纹软管连接;液化石油气集成灶燃气入口与燃气管道连接时,宜使用符合CJ/T 197的燃气用具连接用不锈钢波纹软管连接;

6.4运输

6.4.2搬运时严禁滚动和抛掷。

6.5.1成品应贮存在干燥通风、周围无腐蚀性气体的仓库里。
